برق صنعتی چیست؟

یکی از گرایش های رشته برق که به بررسی کاربرد برق درمحیط های صنعتی مثل کارگاه ها و کارخانجات صنعتی می پردازد قیمت تجهیزات تابلو برق صنعتی نام دارد. در این مقاله قصد داریم با تعاریف و کلیات گرایش برق صنعتی آشنا شویم.

تعریف برق صنعتی می تواند خیلی گسترده باشد ولی به بیان ساده می توان به کاربرد برق در صنعت، برق صنعتی گفت. اما از این تعریف نمی توان برداشت کرد که فقط در صنعت کاربرد دارد بلکه با پیشرفت علم و اتوماتیک شدن زندگی، برق صنعتی در ساختمان های مسکونی، اداری و تجاری مانند آسانسور ها، سیستم های برودتی هوا، کنترل  موتور های الکتریکی و... مورد استفاده قرار می گیرد.


برق صنعتی


کاربرد برق صنعتی

همانطور که در بالا گفته شد کاربرد برق صنعتی امروزه بسیار گسترده است که بطور کلی میتوان به کاربرد هایی همچون :

کمپرسور، آسانسور، پمپ آبرسان خانگی ، ماشین پرس، نوار نقاله، بالابر و ... را گفت که در ادامه بصورت دقیق تر به این کاربر ها می پردازیم:

  • روشن و خاموش کردن یک موتور تک فاز به کمک کلید گردان
  • راه اندازی پمپ آب کشاورزی به کمک کلید ستاره مثلث
  • روشن و خاموش کردن کمپرسور به کمک کنتاکتور
  • کنترل یک الکتروموتور به وسیله ی یک رله
  • جلو و عقب بردن یک نوار نقاله به کمک چپگرد و راستگرد کردن الکتروموتور آن
  • تقسیم کردن برق سه فاز بین تجهیزات کارگاه به واسطه یک کلید اتوماتیک
  • کنترل و کاهش توان راکتیو یک کارگاه توسط چند عدد خازن
  • نمایش هر یک از فاز های یک واحد صنعتی یا مسکونی، به کمک آمپرمترهای دیجیتالی که روی درب تابلو برق نصب می شود.
  • خاموش و روشن کردن روشنایی یک کارگاه به وسیله یک فروش اینترنتی کنتاکتور و دو شستی استارت و استاپ
  • راه اندازی یک نوار نقاله به کمک یک سافت استارتر که کمک می کند در زمان راه انداری نوار نقاله کمترین لرزش را داشته باشد
  • کنترل دور یک الکترو موتور به کمک وسیله ای به اسم درایو
  • و ...

مواردی که ذکر شد تنها بخشی از کاربرد های برق صنعتی می باشد.

تجهیزات برق صنعتی

تجهیزات برق صنعتی به طور کلی به سه بخش زیر تقسیم میشود:

  1. ولتاژ بالا (HV)
  2. ولتاژ متوسط (MV)
  3. ولتاژ پایین (LV)

در ادامه قصد داریم با بخشی از تجهیزات ولتاژ متوسط (MV) و ولتاژ پایین (LV) که کاربرد بیشتری در صنعت دارند آشنا شویم:

تجهیزات فرمان و کلید زنی

یکی از اساسی ترین تجهیزاتی که در برق صنعتی به کار می روند، تجهیزات فرمان و کلید زنی هستند که کاربرد اصلی آن شامل: قطع و وصل مدار، فرمان روشن و خاموش شدن در وسایل برقی صنعتی مثل الکترو موتور ها، ترانس ها و دیگر عملگر های صنعتی که با برق کار می کنند، می باشد. از جمله تجهیزات کلید زنی برق صنعتی می شود کنتاکتورها و رله های را نام برد.

کنتاکتور

کنتاکتور وسیله ای الکترومکانیکی است که با یک فرمان الکتریکی به قطع و وصل کردن عملگرهای الکتریکی مثل الکتروموتورها می پردازد. برای آشنایی بیشتر با این تجهیز، به بخش کنتاکتور مراجعه فرمایید.

رله

رله تابلو برق ها نوعی کلید الکتریکی با سرعت بالا تر نسبت به کنتاکتورها هستند که با فعال شدن آن یک کلید را باز و یک کلید را بسته می کند. رله ها انواع مختلفی دارند که به صورت های مکانیکی، مغناطیسی، الکترونیکی، حرارتی و...می باشد. برای آشنایی بیشتر با این تجهیز، به بخش کنتاکتور مراجعه فرمایید.

تجهیزات حفاظتی

یکی از مهم ترین بخش های برق صنعتی حفاظت تجهیزات الکتریکی در برابر مواردی همچون اضافه بار، اضافه جریان، اتصال کوتاه، دوفاز شدن تجهیزات سه فاز، جریان نشتی و ... می باشد که برای جلوگیری از این موارد و به وجود آمدن خسارت های مالی یا جانی از این تجهیزات استفاده می کنند.

از جمله تجهیزات حافظتی برق صنعتی می توان فیوزها، کلیدهای مینیاتوری (MCB)، کلید اتوماتیک (MCCB)، رله ی اضافه بار حرارتی (بیمتال)، کلید حرارتی، رله کنترل فاز، کلید محافظ جان(نشتی جریان) را نام برد.

فیوز

قیمت فیوز تابلو برق قطعه ای است که مدار را در برابر جریان بیشتر از مقدار نامی محافظت و جریان مدار را قطع می کند. برای آشنایی بیشتر با این تجهیز، به بخش کنتاکتور مراجعه فرمایید.

کلید مینیاتوری

کلید مینیاتوری تجهیزیست الکترومکانیکی که مدار را در برابر اضافه جریان و اتصال کوتاه محافظت می کند. برای آشنایی بیشتر با این تجهیز، به بخش کنتاکتور مراجعه فرمایید.

کلید اتوماتیک

کلید اتوماتیک تقریبا مشابه کلید مینیاتوری کار می کند با این تفاوت که:

  1. کلید های مینیاتوری برای رنج آمپری کم ساخته شده ولی کلید اتوماتیک در جریان های بالاتر هم کاربرد دارند
  2. کلید های مینیاتوری بیشتر برای شناسایی اضافه جریان ساخته شده اند و در برابر اتصال کوتاه زیاد سریع عمل نمی کنند اما کلید های اتوماتیک سرعت بالایی در برابر اتصال کوتاه دارند. برای آشنایی بیشتر با این تجهیز، به بخش کنتاکتور مراجعه فرمایید.

رله اضافه بار حرارتی (قیمت بیمتال تابلو برق )

یکی از رایج‌ترین تجهیزات حفاظتی است که در صنعت برق مورد استفاده قرار میگیرد و به صورت سری در مدار الکترو موتور قرار می‌گیرد و برای حفاظت از آن در مقابل اضافه‌بار استفاده می‌شود. برای آشنایی بیشتر با این تجهیز، به بخش کنتاکتور مراجعه فرمایید.

کلید حرارتی

کلید حرارتی تجهیزی است که هم کارایی کلید مینیاتوری و هم رله اضافه بار (بیمتال) را دارد و از الکتروموتورها در برابر اضافه جریان و اضافه بار محافظت می کند. برای آشنایی بیشتر با این تجهیز، به بخش کنتاکتور مراجعه فرمایید.

رله کنترل فاز

این وسیله از الکتروموتور در برابر اختلالات ولتاژ و جریان محافظت می کند و در صورت قطع یکی از فازها مدار فرمان را قطع می کند. برای آشنایی بیشتر با این تجهیز، به بخش کنتاکتور مراجعه فرمایید.

کلید نشتی جریان

کلید محافظ جان (نشتی جریان) با مقایسه جریان رفت و برگشتی، اگر اختلافی بین جریان فاز و نول باشد مدار را قطع می کند. برای آشنایی بیشتر با این تجهیز، به بخش کنتاکتور مراجعه فرمایید.



دستگاه بخور و انواع آن چیست؟

 دستگاه رطوبت‌ساز (به انگلیسی: Humidifier ) یا دستگاه بُخُور یا دستگاه مرطوب‌کننده دستگاهی است که رطوبت هوا را افزایش می‌دهد و استفاده‌های خانگی و صنعتی مانند استفاده در گلخانه‌ها و دامداری‌ها را دارد. در استفاده‌های خانگی معمولاً برای ضدعفونی کردن و یا گرم و مرطوب کردن هوای خانه و در زمستان جهت درمان سرماخوردگی استفاده می‌شود. امروزه بخورها در دو نوع کلی به عنوان بخور گرم و بخور سرد عرضه می‌شوند. از بخورها برای ضد عفونی کردن هوا نیز استفاده می‌شود. معمولاً بخورها مخزنی مخصوص برای محلول‌های ضدعفونی‌کننده دارند که آن را در هوا پخش می‌کند ازجملهٔ این محلول‌های قابل استفاده، می‌توان به اوکالیپتوس اشاره کرد.


سالن‌های کشت و پرورش قارچ، گلخانه، سردخانه، مرغداری، دامداری، انواع انکیباتور و آزمایشگاه و کارخانه‌های چای‌سازی و نساجی و انواع چاپخانه‌ها و هرجایی که نیاز به رطوبت دقیق و تنظیم شده داشته باشد، از مصرف‌کنندهٔ دستگاه‌های رطوبت ساز به حساب می‌آیند.

دستگاه‌های رطوبت ساز( Humidifier ) به سه نوع و گروه تقسیم می‌شوند؛ به عبارت بهتر سه نوع رطوبت ساز در دنیا تولید می‌شود:
رطوبت ساز پروانه‌ای (رطوبت ساز دیسکی):ارزانترین هستند، اما نکته ضعف آنها این است که فقط در یک فضا و در یک زمان کار می کنند. آنها همچنین ممکن است رطوبت بیش از حد را در هوا منتشر کنند. و آن می تواند برای افرادی که مبتلا به آسم هستند، مشکل ساز باشد، زیرا احتمال رشد قارچ را افزایش می دهد
رطوبت ساز نازِلی (شیلنگی)
رطوبت سازالتراسونیک
رطوبت سازهای پروانه‌ای برای تولید رطوبت در مرغداری‌ها، سالن قارچ، سردخانه مورد استفاده قرار می‌گیرد.

محتویات
۱ موارد مصرف صنعتی
۱.۱ تفاوت رطوبت سازالتراسونیک با بخورهای تبخیری
۲ خطرات و عوارض احتمالی
۲.۱ دستگاه بخور گرم
۲.۲ دستگاه بخور کثیف
۲.۳ رطوبت زیاد
۲.۴ استفاده از آب سخت یا آب شیر
۲.۵ منابع
موارد مصرف صنعتی
صنعت دام و طیور
صنعت پرورش قارچ
صنعت سردخانه داری
صنعت دارو سازی
صنعت چاپ
صنعت چوب و مبلمان
صنعت نساجی
صنعت چای
بخور پرتابل : مرطوب کننده های قابل حمل کوچکترین هستند و بهترین انتخاب در صورت نیاز به رطوبت ساز در حین مسافرت هستند.

تفاوت رطوبت سازالتراسونیک با بخورهای تبخیری
۱- اولتراسوندها این قابلیت را دارند که بتوانند بر خلاف بخورهای گرمایی، ایجاد ذرات بسیار ریز کنند.

۲- دستگاه‌های بخور سرد کم صدا تر از نوع گرم هستند و مصرف انرژی برق در آن‌ها کمتر است و از آنجایی که بخار آن‌ها سرد است، خطر سوختگی (به‌ویژه برای خردسالان) ایجاد نمی‌کنند.

۳- در برخی از دستگاه‌های اولتراسوند، آب سرد محل مناسبی برای تکثیر قارچ‌ها و باکتری‌ها می‌شود و از آن جایی که در بخور سرد قطرات آب به هوا پراکنده می‌شوند، این مواد زیان‌آور به همراه آب در فضای اتاق منتشر می‌شوند. رطوبت سازهای تبخیری از این قاعده مستثنا بوده‌اند.

خطرات و عوارض احتمالی
دستگاه‌های بخور یک روش عالی برای اضافه کردن رطوبت به هوا هستند اما خطراتی نیز دارند.

دستگاه بخور گرم
بخور گرم با برق کار می کند. آنها آب را گرم می کنند و سپس آن را قبل از منتشر شدن به هوا سرد می کنند. این بخورها قابل حمل هستند. شما می توانید آنها را در داروخانه ها خریداری کنید

دستگاه بخور کثیف
دستگاه‌های بخور ، اب را به ماده تبخیر شده قابل استشمام تبدیل می‌کنند. اگر آب واحد کثیف شود، ماده تبخیر شده می‌تواند باعث اذیت افراد شود. تانک آب کثیف و تیره می‌تواند محیط را از میکروب‌ها و آلودگی‌ها پر کند. در این شرایط به کمک تمیز کردن منظم می‌توانید جلوی چنین مشکلاتی را بگیرید. همیشه دستگاه بخور خود را به‌طور کامل تمیز کنید و از دستورهای ساده تبعیت نمایید. آب نباید برای مدت زمان طولانی در دستگاه بماند. اگر دستگاه شما فیلتر دارد مطمئن شوید که آن را به‌طور مکرر عوض می کنید.

رطوبت زیاد
رطوبت در هوا می‌تواند برای افراد خوب باشد اما سطح بالای رطوبت هم می‌تواند مشکلات تنفسی ایجاد کند و نشانه‌های حساسیت و آلرژی را بدتر نماید. به عنوان مثال برخی از آلرژن‌ها در محیط‌های مرطوب بهتر رشد می‌کنند.

بر اساس مطالعات انجام شده، سطح رطوبت داخل اتاق باید بین ۳۰ الی ۵۰ درصد باشد. سطح رطوبت بالای ۶۰ درصد بسیار زیاد است.

افرادی که از دستگاه بخور استفاده می‌کنند باید رطوبت سنج هم داشته باشند. برخی از دستگاه‌ها این رطوبت سنج‌ها را در خود دارند و برخی ندارند.

استفاده از آب سخت یا آب شیر
بیشتر سازندگان این دستگاه‌ها توصیه می‌کنند تنها از آب تمیز و خالص در دستگاه بخور استفاده شود.در صورت عدم دسترسی به آب خالص میشود همان آب شیر را جوشاند و درصورت سرد شدن به مخزن دستگاه اضافه نمود. این آب همان کار آب مقطر را انجام میدهد.دلایلی برای این توصیه وجود دارد. آب شیر فیلتر نشده حاوی مقادیر بالایی از مواد معدنی و سایر ذرات است. مواد معدنی موجود در شیر آب می‌تواند در دستگاه تجمع یابد و باعث از کار افتادن آن شود. دستگاه بخور می‌تواند این مواد معدنی را وارد هوا کند و فرد آن‌ها را استشمام نماید. ذرات در اتاق نیز باقی می مانند.



راه اندازی رایو کنترل دور الکتروموتور

 با توجه به اینکه درایو یا همان اینورتر، یکی از بهترین روش‌های راه‌اندازی الکتروموتور با اینورتر هاست باید به انتخاب نوع و میزان قدرت و توان درایو مناسب دقت کافی نمود.

به‌عنوان‌مثال برای موتورهای وینچ جرثقیل‌های سقفی نوع خاصی از درایو برای الکتروموتور انتخاب می‌شود و همین‌طور برای حرکت‌های طولی و عرضی جرثقیل نوع دیگری از درایوها مدنظر است.

شرکت‌ها و کمپانی‌های سازنده  درایو برای الکتروموتور بسیارند که نمونه‌هایی از آن‌ها عبارت‌اند از: اینورتر LS – دلتا – تکو -  پنتاکس – تتا – زیمنس – اشنایدر – اینوت – اینونس - سانترنو و غیره.

راه‌اندازی درست درایو برای الکتروموتور

درایو برای الکتروموتور انواع و اقسام مختلف دارند و در صنایع و کاربردهای مختلف دارای نام‌های متفاوتی هستند. از نام‌های معروف و شناخته‌شده درایو برای الکتروموتور, نام‌هایی مثل اینورتر و کنترل دور هستند.

استفاده از درایو برای الکتروموتور مزایای بی‌شماری دارند که شاخص‌ترین آن‌ها کنترل و برنامه‌ریزی دور و سرعت موتور به انتخاب دلخواه و صرفه‌جویی در مصرف انرژی  و نیز طول عمر تجهیزات هستند.

همین دلایل باعث گسترش استفاده از درایو برای الکتروموتور در صنایع مختلف شده‌اند. از عوامل مهم در جهت نیل به اهداف استفاده از مزایای درایو برای الکتروموتور روش درست راه‌اندازی بر اساس تنظیمات مناسب آن است.

به‌عنوان‌مثال چنانچه تنظیمات پارامترهای درایو کنترل دور الکتروموتور به‌درستی صورت گیرد , دیگر هیچ نیازی به وسایل حفاظتی در مدار درایو برای الکتروموتور نیست.

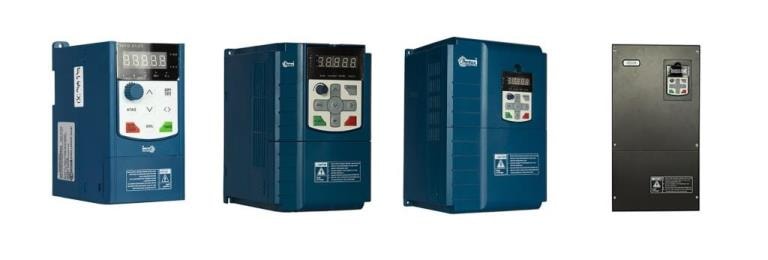

درایو برای الکتروموتور

چند نکته مهم در مورد اینورتر ها یا درایو برای الکتروموتور

موقعیت فیزیکی و محل نصب درایو برای الکتروموتور باید به ترتیبی باشد که سیستم خنک کاری و تهویه آن به‌راحتی و بدون هیچ مشکلی انجام شود چرا که مطابق اصل اول استاندارد (Cooling Natural Convection) خنک کاری از طریق همرفت طبیعی هوا باید برقرار باشد.

بر طبق همین اصل باید در نظر داشته باشیم که در اینورترها یا درایوهای مختلف,  پوزیشن فن‌ها باهم متفاوت است و در زمان نصب درایو برای الکتروموتور داخل تابلو برق باید به این موضوع توجه نمود.

به‌عنوان‌مثال در اینورترهای برند Inovance  تهویه هوای مستقر در درون درایو از قسمت بالای آن انجام  می‌شود درحالیکه در نوع دیگری مثل برند Gefran این تهویه از قسمت پایین درایو انجام می‌شود.

نکته مهم دیگر زمانی است که تعداد درایو برای الکتروموتور بیشتر از یکی باشد و در این حالت باید توجه نمود تا درایوی که تهویه آن از قسمت بالاست در زیر درایوی که تهویه آن از سمت پایین است قرار نگیرد و فاصله لازم بین آن‌ها نیز رعایت گردد.

چنانچه این موضوع رعایت نشود, حرارت و گرمای موجود در درایو زیرین کاملاً به درایو بالایی منتقل‌شده و باعث آسیب دیدن اینورتر می‌گردد.

از دیگر نکاتی که باید در زمان استفاده از درایو برای الکتروموتور, مدنظر قرارداد این است که پس از گذشت مدتی از زمان استفاده قطعاً باید درایوها سرویس شوند. منظور از سرویس درایو برای الکتروموتور, برقراری و ایجاد شرایطی است که درایو بتواند در حالت نرمال و عادی به کار خود ادامه دهد.

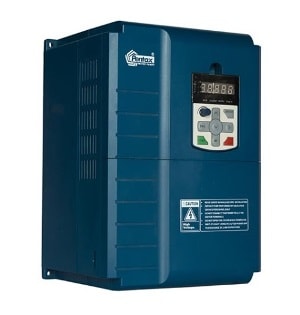

اینورتر سه فاز پنتاکس

ساده‌ترین کاری که می‌توان انجام داد باز نمودن پنل های تهویه و دست کم باد گرفتن سیستم خنک کاری و هیت سینک درایو است.

ازآنجایی‌که انجام سرویس‌های دوره‌ای و نگهداری درایو برای الکتروموتور اهمیت بالایی دارد, لذا شرکت‌های سازنده درایو برای الکتروموتور جهت راحتی کار در انجام این سرویس‌ها, روش بازنمودن فن‌های تهویه را بسیار راحت و آسان قرار داده‌اند.

تنها کافیست که خارهای تعبیه‌شده در کنار درایو فشرده گردد تا فن‌ها آزاد شوند. ازجمله آسیب‌هایی که در صورت انجام ندادن سرویس درایو رخ خواهد داد, بسته به شرایط محیطی و گذشت زمان ,فن‌های تهویه متوقف‌شده و خنک کاری انجام نمی‌گردد که به دنبال آن مدارهای داخلی درایو قطعاً آسیب خواهند دید.
